    SiLM27531H-AQ
    单通道 30V, 5A/5A 高欠压保护阈值的高速低边门极驱动
    样片申请
    SiLM27531HAQ Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SiLM27531H-AQ是一款输入电源高至30V，单通道输出的低边驱动器，能有效的驱动MOSFET和IGBT，内部能有效的避免驱动电路短路发生。SiLM27531H-AQ具有轨对轨的电流驱动能力、并且提供输入输出短至21ns的极小延时。在电源电压为18V的情况下，输出具备5A的拉电流和灌电流能力。


    产品特性

    低成本的门极驱动方案可用于替代 NPN和 PNP 分离器件方案

    TTL和CMOS兼容输入逻辑阀值

    反向和非反向输入配置

    驱动电源范围从13.5V到30V

    输入悬空时，输出保持低电平

    欠压闭锁

    典型开通/关断延时：21ns/21ns

    典型上升/下降时间：9ns/8ns

    典型驱动电流：5A/5A


    安规认证

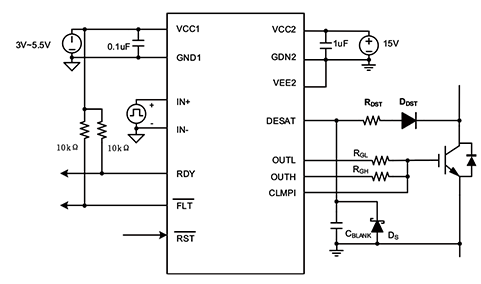

    典型应用图

    图层 6.png

    产品参数表

    展开过滤器
    Part Number Power Switch IOH/IOL(A) Input VCC (V) Prop. Delay（ns） Tr/Tf Typ. (ns) Operating Temp（℃） Package Group Packing/QTY
    SiLM27531HAC-7GIGBT/MOSFET/SiC/GaN5.0/5.013.5-3021/219/8-40 ~125SOT23-6Reel/3000
    SiLM27531HAC-AQIGBT/MOSFET/SiC/GaN5.0/5.013.5-3021/219/8-40 ~125SOT23-6Reel/3000
